Identifier votre modèle d'horloge Alion avant de câbler

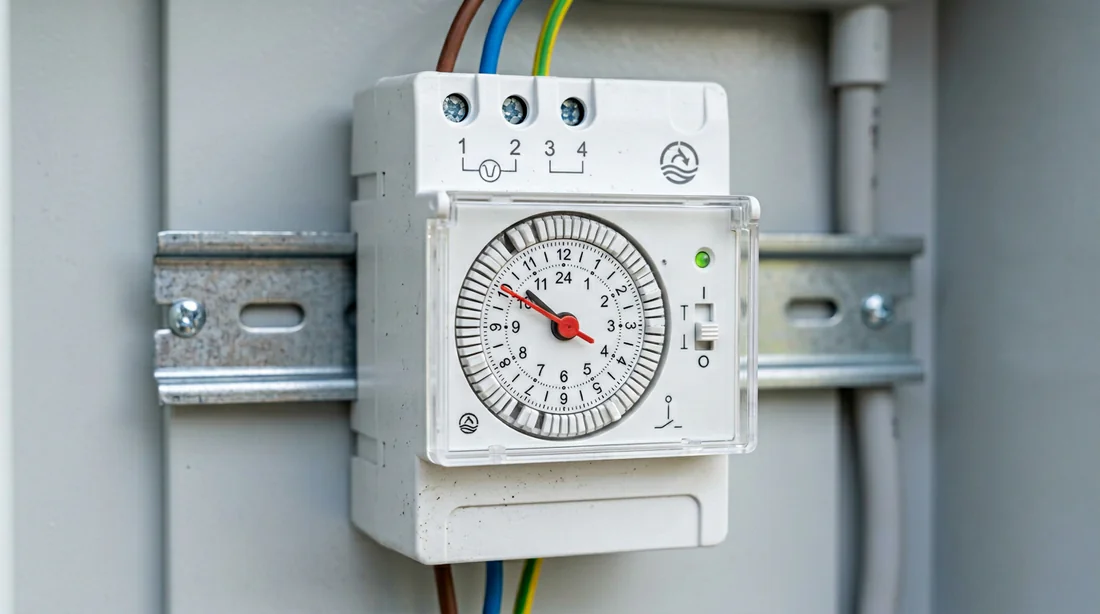

Avant de toucher au moindre fil, regardez bien ce que vous avez entre les mains. Alion produit plusieurs variantes, mais en piscine, nous retrouvons quasi exclusivement le modèle électromécanique journalier. Il se reconnaît immédiatement à son cadran rotatif comportant des picots (segments) tout autour.

Même si des versions digitales existent avec écran LCD, je me concentre ici sur la version mécanique standard. Pourquoi ? Parce qu'elle est increvable en milieu humide. Le principe électrique reste identique, mais la disposition des bornes peut varier.

Pour réaliser ce branchement proprement, voici le strict nécessaire :

• Un tournevis plat isolé (taille 2.5 ou 3.5 mm).
• Une pince à dénuder.
• Un multimètre (indispensable, on ne joue pas avec sa sécurité).
• Du fil électrique rigide 1.5mm² (Rouge et Bleu).

Le principe de sécurité : pourquoi utiliser un contacteur de puissance ?

C'est ici que beaucoup de bricoleurs amateurs commettent l'erreur fatale. Vous ne devez jamais brancher votre pompe de piscine directement sur l'horloge Alion.

L'explication est simple : l'horloge est un cerveau, pas un muscle. Ses contacts internes sont conçus pour supporter quelques ampères tout au plus. Or, au démarrage, une pompe de filtration génère un appel de courant violent. Ce pic d'intensité ferait fondre les plastiques et souderait les contacts de l'horloge en quelques semaines.

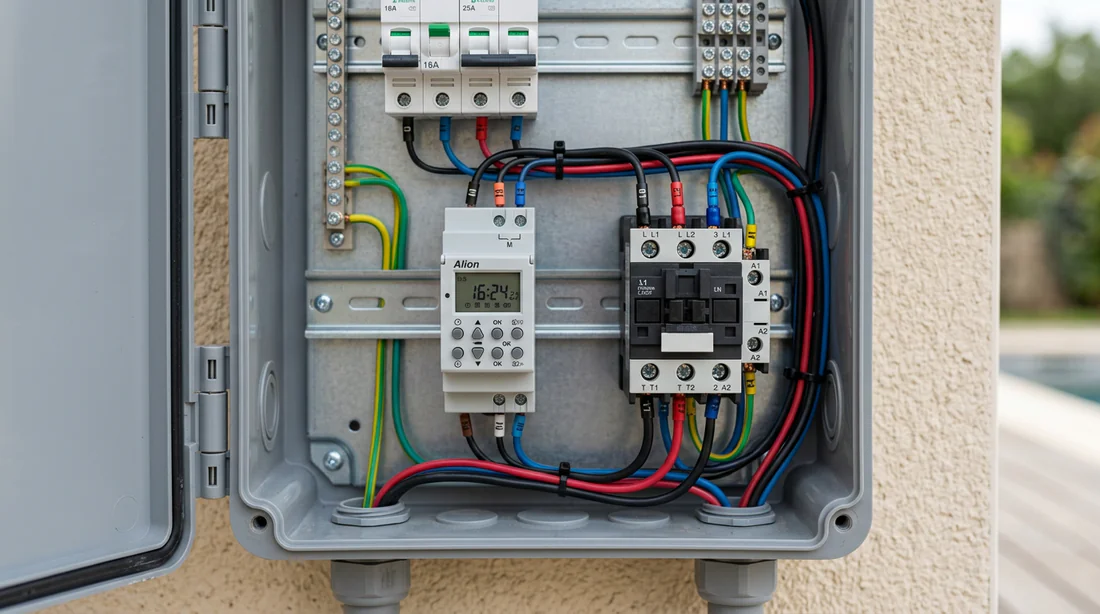

Pour une installation qui dure, nous devons séparer deux circuits :

1. Le circuit de commande où l'horloge envoie un simple "signal" électrique de faible puissance.
2. Le circuit de puissance où le contacteur reçoit ce signal et ferme ses gros contacts pour alimenter la pompe.
   💡

   Conseil Pro

   Considérez l'horloge comme l'interrupteur de la lumière, et le contacteur comme le relais qui supporte la charge. L'horloge pilote le contacteur, le contacteur pilote la pompe.

Branchement horloge piscine Alion : Le tutoriel étape par étape

Étape 1 : Coupure de courant et préparation du tableau

La sécurité n'est pas une option. Avant d'intervenir, coupez l'alimentation générale du coffret piscine au tableau principal de la maison.
Ouvrez le capot de votre coffret.
Utilisez votre multimètre en position Voltmètre AC pour vérifier l'absence totale de tension entre la Phase et le Neutre à l'arrivée du coffret.

Étape 2 : Raccordement de l'alimentation moteur (Bornes L et N)

Pour que l'horloge fonctionne et que le cadran tourne, elle a besoin de sa propre alimentation 230V permanente.
Repérez les bornes marquées L (Line/Phase) et N (Neutre) sur le module Alion. Elles sont souvent situées en bas ou en haut selon la série.

1. Tirez un fil Bleu (Neutre) depuis la sortie de votre disjoncteur de commande (généralement un 2A ou 10A) vers la borne N de l'horloge.
2. Tirez un fil Rouge (Phase) depuis la même sortie du disjoncteur vers la borne L de l'horloge.

À ce stade, si vous remettiez le courant, l'horloge tournerait et ferait son petit "tic-tac", mais elle ne piloterait rien du tout.

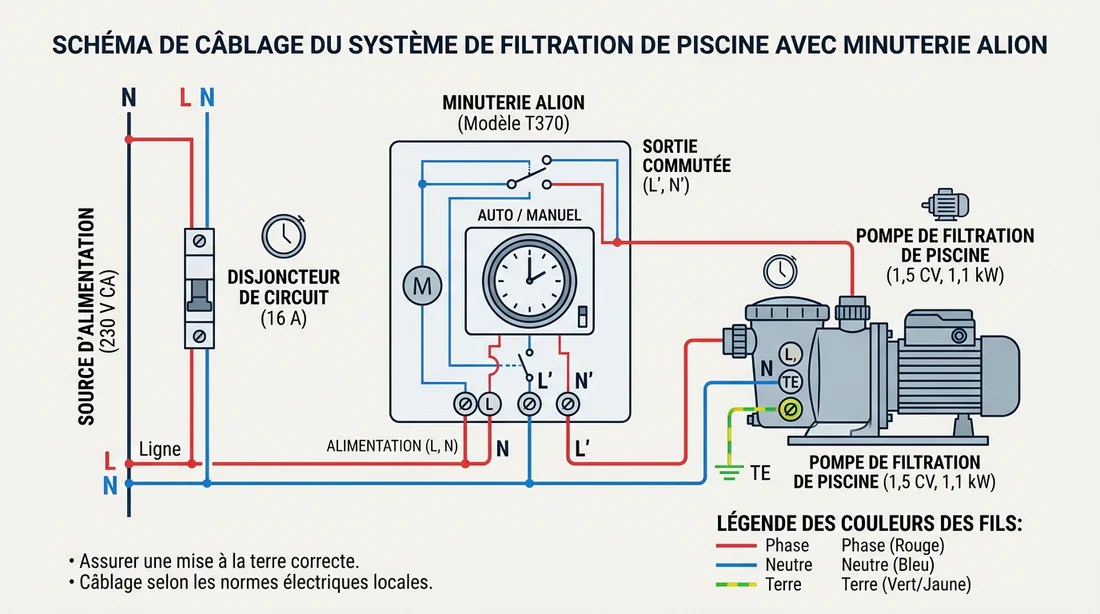

Étape 3 : Câblage du contact sec pour le pilotage

C'est la partie technique où se joue l'automatisme. Nous allons utiliser le « contact sec » de l'horloge pour envoyer la phase vers la bobine du contacteur (bornes A1/A2).

Sur les horloges Alion, le contact est souvent matérialisé par les bornes numérotées 1, 2, 3 (ou parfois 4 et 5). Regardez le petit schéma imprimé sur le côté du module, c'est votre meilleure carte routière. Repérez la borne d'entrée du contact (le commun) et la borne de sortie « Normalement Ouvert » (NO).

La procédure de câblage :

Commencez par réaliser un pontage (petit fil rouge) entre la borne L (Phase d'alimentation que vous venez de brancher) et l'entrée du contact, souvent la borne 1 ou 3. Cela amène le courant « en attente » dans l'interrupteur de l'horloge.

Branchez ensuite un fil de commande (Noir, Orange ou Violet) sur la sortie du contact (Borne 2 ou 4).

Raccordez l'autre extrémité de ce fil de commande sur la borne A1 de votre contacteur de puissance.

Assurez-vous enfin que la borne A2 du contacteur est bien reliée au Neutre (Bleu).

Si l'espace est exigu dans votre coffret ou si vos fils sont trop courts pour atteindre le contacteur proprement, n'essayez surtout pas de tordre les câbles ou de faire des épissures au scotch. C'est dangereux. Pour garantir une connexion durable, utilisez des bornes automatiques adaptées. À ce sujet, j'ai détaillé comment rallonger vos fils en toute sécurité dans notre guide sur les Wago sans boîte de dérivation : Risques, Normes et Solutions (Guide 2026).

Comment régler et programmer une horloge Alion ?

Une fois le câblage terminé, place aux réglages pour que tout tourne rond.

Mise à l'heure du cadran

Observez le cadran central. Il possède une petite flèche triangulaire fixe sur le boîtier. Tournez le cadran, uniquement dans le sens des aiguilles d'une montre, jusqu'à ce que l'heure actuelle soit alignée face à cette flèche. Si vous forcez dans le sens inverse, c'est la casse assurée des dents des engrenages internes.

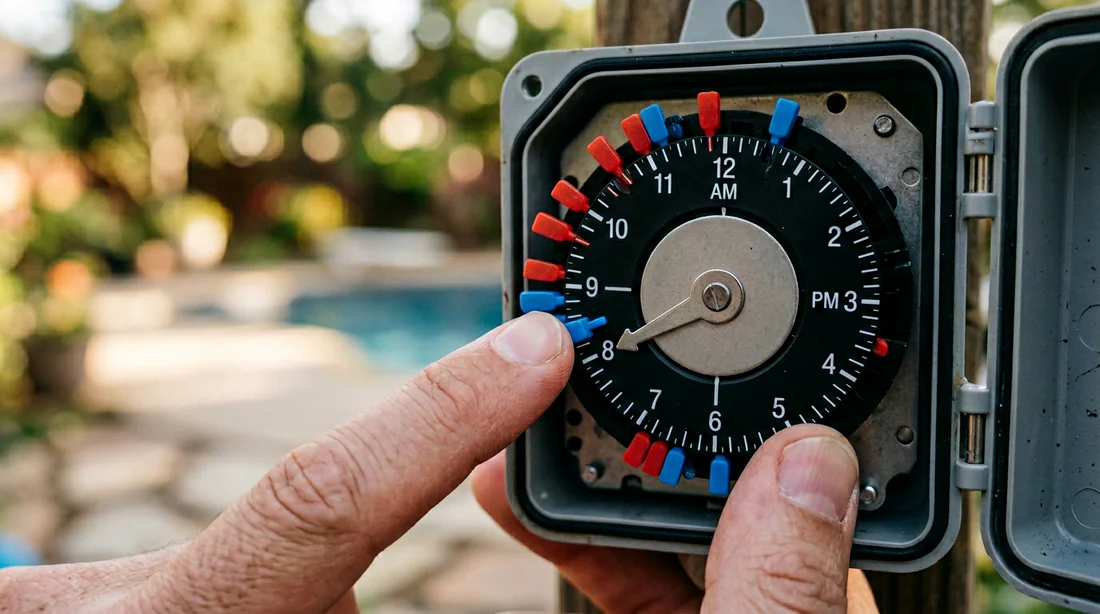

Manipulation des picots (segments)

C'est le cœur de la programmation. Chaque picot correspond généralement à une tranche de 15 ou 30 minutes. Sur la majorité des modèles Alion, la logique est la suivante :

• Si le picot est poussé vers l'intérieur (centre), c'est OFF (Arrêt).
• Si le picot est tiré vers l'extérieur, c'est ON (Marche).

Note : Vérifiez toujours le symbole imprimé sur la façade (I = Marche, 0 = Arrêt). Pour une piscine, je vous conseille vivement de privilégier une filtration active en journée, lorsque le soleil tape et que la photosynthèse est maximale.

L'interrupteur 3 positions (ON / Auto / OFF)

Sur le côté ou en façade, vous trouverez un petit levier manuel à trois positions très pratique :

1. I (ON) pour la marche forcée. La pompe tourne en continu, peu importe la position des picots. C'est utile pour passer le balai aspirateur ou faire un traitement choc.
2. Symbole Horloge (AUTO). C'est la position normale. La pompe obéit docilement à vos picots.
3. 0 (OFF) pour l'arrêt total. Coupe le pilotage, idéal pour l'hivernage passif ou la maintenance.

Pannes fréquentes et solutions pour horloges Alion

Votre horloge fait des siennes ? Voici un diagnostic rapide pour identifier le coupable sans appeler un électricien en urgence.

FAQ

Comment savoir si mon horloge de piscine est HS ?

Deux tests simples permettent de le confirmer. Visuellement, regardez si la petite trotteuse ou l'indicateur de marche tourne à travers la vitre transparente. À l'oreille, collez-la contre le module. Vous devez entendre un léger cliquetis régulier, le fameux moteur synchrone. Si c'est le silence absolu alors que le 230V arrive bien aux bornes L et N, elle est morte.

Pourquoi mon horloge Alion fait du bruit ?

Si vous entendez un bruit de grincement ou de craquement irrégulier, c'est souvent le signe que les engrenages internes en plastique sont usés ou encrassés par la poussière. Après 5 à 10 ans de service dans un local technique humide, c'est une usure normale. Le remplacement est la seule solution viable à long terme.

Peut-on remplacer une horloge Alion par une Legrand ou Theben ?

Absolument. Ces horloges respectent le format standard « Rail DIN » (largeur modulaire). Vous pouvez installer une marque différente sans changer votre coffret. Cependant, soyez vigilant car la position des bornes (L, N, 1, 2) change d'une marque à l'autre. Ne rebranchez pas les fils à l'aveugle au même endroit, suivez toujours le schéma imprimé sur le nouveau module.

Prendre le temps de câbler correctement son horloge, c'est s'assurer une saison de baignade sans eau verte et sans panne moteur. Si vous avez un doute sur votre modèle spécifique Alion, postez la référence exacte en commentaire, je vous dirai comment faire !
